JWST(James Webb Space Telescope)가 L2(태양과 지구의 중력이 위성의 궤도 운동과 균형을 이루는 두 번째 라그랑주 지점)을 향해 진행하는 과정을 지켜보셨습니까? JWST는 고정된 위치를 머무르기 위해 최소한의 에너지를 소비하면서 우주의 형성 시기를 엿볼 수 있도록 L2에 주차됩니다. 우주 장비의 놀라운 발전과 우리 우주의 과학에 대해 궁금한 점이 있다면 이 훌륭한 NASA 웹사이트를 참조하십시오: NASA/Webb.
이 페이지에서는 다음과 같은 망원경 진행 상황에 대한 최신 알림을 볼 수 있습니다:

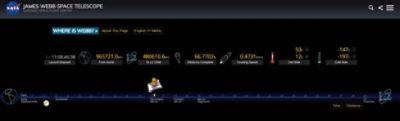

NASA Goddard 우주비행센터 웹사이트 화면 캡처 – 2022년 1월 5일
Importance of STOP Analysis
STOP 분석의 중요성
제임스 웹 우주 망원경과 같은 복잡한 광학 시스템의 경우 구조 및 열 분석이 광학 시스템에 미치는 기계적, 중력 및 열 영향을 모델링하는 데 핵심적입니다. 이를 통해 시스템이 혹독한 우주 발사 및 비행을 거친 후에도 예상대로 작동할 수 있습니다. 시스템은 섭씨 200도 정도의 온도 변화에 직면하게 되므로 정확한 시스템 시뮬레이션을 사용하여 시스템이 미리 어떻게 작동하는지 이해하는 것이 중요합니다.

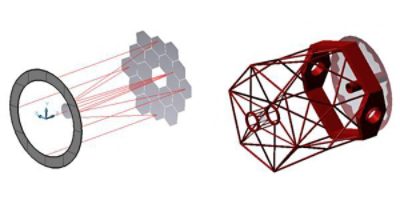

CODE V의 분할 망원경 모델; 모델에 포함된 구조적 지원
효율적인 모델링을 통해 광학 시스템 성능에 미치는 외부 영향을 보다 쉽게 이해할 수 있으며 광학 설계를 구현할 때 시간과 비용을 절약할 수 있습니다.
Synopsys CODE V 광학 설계 소프트웨어는 Sigmadyne SigFit 기계 및 광학 분석 소프트웨어가 지원하는 효과적인 구조, 열 및 광학 성능(STOP) 분석을 제공합니다. 외부 열 또는 구조적 부하 및 응력으로 인한 광학 시스템 구성 요소의 변화를 모델링하여 이러한 변화가 광학 시스템 성능에 어떤 영향을 미치는지 알아볼 수 있습니다. 그런 다음 형상 및 재료에 대한 영향을 CODE V로 원활하게 다시 전송하여 MTF 및 RMS 파면 오류와 같은 다양한 광학 분석 메트릭으로 성능을 검사할 수 있습니다.
궁극적으로 이러한 시뮬레이션은 많은 애플리케이션에서 성공적인 시스템 설계에 매우 중요합니다. 광학 시스템은 전체의 일부로 기능하며 시스템의 다른 구성 요소가 광학 성능에 어떤 영향을 미치는지 이해하는 것이 STOP 분석이 중요한 주요 이유입니다.
Finite Elements: FEA to Optical System Impacts
유한 요소: 광학 시스템 영향에 대한 FEA

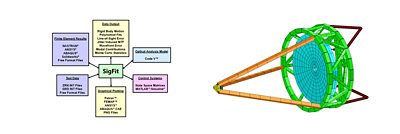

프로세스의 일부는 광학 시스템의 기계적 영향으로부터 표면과 재료에 미치는 영향을 명확하게 전달할 수 있는 모델을 개발하는 것입니다. CODE V에는 이러한 영향을 모델링하기 위한 다양한 표면 유형과 프로그래밍 구조가 있습니다. 엔지니어는 SigFit과 함께 작업하여 유한 요소 분석(FEA)에서 세부 정보를 가져오고 CODE V에서 광학 모델 표면 및 재료에 미치는 영향을 확인할 수 있습니다.
STOP Analysis: Not Just for Space Optics
STOP 분석: 우주 광학을 위한 것만이 아니다
그러나 STOP 분석은 바로 여기 지구의 시스템에서도 중요한 역할을 합니다. 예를 들어 복잡한 의료 기기 또는 통합 LiDAR 시스템은 흥미로운 환경 및 작동 조건에 직면할 수 있습니다. 시스템 성능에 영향을 미치는 고온, 기울기, 습도 또는 기계적 고려 사항이 있을 수 있습니다. 하드웨어를 구축하기 전에(그리고 하드웨어 구축을 위한 선택에 대한 입력으로) 이러한 효과를 이해하는 것은 광학 시스템 생성의 설계 및 최적화 단계에서 이러한 유형의 분석을 수행하는 데 있어 큰 자산이자 이점입니다. STOP 분석은 다양한 목적을 위해 제작된 광학 재료와 투과 설계에 미치는 영향을 이해하는 데 도움이 될 수 있습니다.
CODE V의 유한 요소 모델 및 결상 광학 모델
CODE V에서 STOP 분석을 수행하는 방법에 대해 자세히 알아보려면 SolvNetPlus에서 웨비나 녹화를 확인하고 질문이 있는 경우 당사에 문의하십시오.
