芯片生命周期管理平台 (SLM) 是一套新的流程,其在半导体元件的设计、制造、测试和部署在最终用户系统的过程中,对半导体元件进行监控、分析和优化。SLM 基于两个基本原则:尽可能收集每个芯片的有用的数据,在芯片的整个生命周期分析该数据,以获得可执行的见解,从而改善芯片和系统相关的运行表现。Synopsys SLM 平台针对每个芯片在整个生命周期内的关键性能、功能、可靠性、安全性和稳妥性问题,提供见解。这让整个 SoC 生命周期内所有参与者的操作活动得以优化。SLM 的价值将由 SoC 之设计、初启、测试等团队和系统最终用户的合作而实现 。
图 1:SLM 涵盖整个产品生命周期,从设计、制造直至应用现场
Synopsys SLM 平台与 Synopsys 业内领先的设计导入、签核和测试解决方案紧密关联,其中包括:
Synopsys SLM 平台包括一些具有目的性的分析引擎,这些引擎在可用的芯片数据上运行,从而优化半导体生命周期的每个环节,从设计导入、制造流程、量产测试、產品初启直至应用现场:
此外,Synopsys SLM 平台是硬件 IP(例如 DesignWare™ PVT 监控器和传感器(以往由 Moortec 提供))和传统 TestMAX DFT/BIST 测试 IP。
Synopsys SLM 平台把各种硅元件数据和有针对性的分析进行全面整合,从而改善芯片和系统的设计、制造、部署和现场维护的方式。

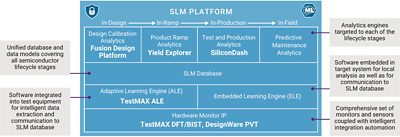

图 2. 芯片生命周期管理平台
